Filter Separator Calculator

Per GPSA Sec 7 & ASME VIII

Coalescing Filter Separator Sizing
Size two-stage filter separators for fuel gas conditioning, custody transfer, and high-efficiency liquid/solid removal. Calculates element count, vessel dimensions, pressure drop, and separation efficiency per GPSA Sec 7 and GPSA Section 7.

Service Conditions

Determines element type and efficiency requirements
At standard conditions (60°F, 14.7 psia)
psig
°F

Gas Properties

Air=1.0
Natural gas: 0.55-0.80 typical
cP
At operating temperature
-
Leave blank to estimate
gal/MMSCF
Typical: 0.5-5 gal/MMSCF
lb/ft³
Overrides SG-derived density. Mismatch >25% triggers warning.

Design Parameters

Affects capacity and efficiency
psi
Typically 1-3 psi when new
psi
Element changeout threshold: 5-15 psi
%
Safety factor on element count
ft/s
Second-stage Souders-Brown K. Default 0.15 (conservative). Typical 0.10–0.25.

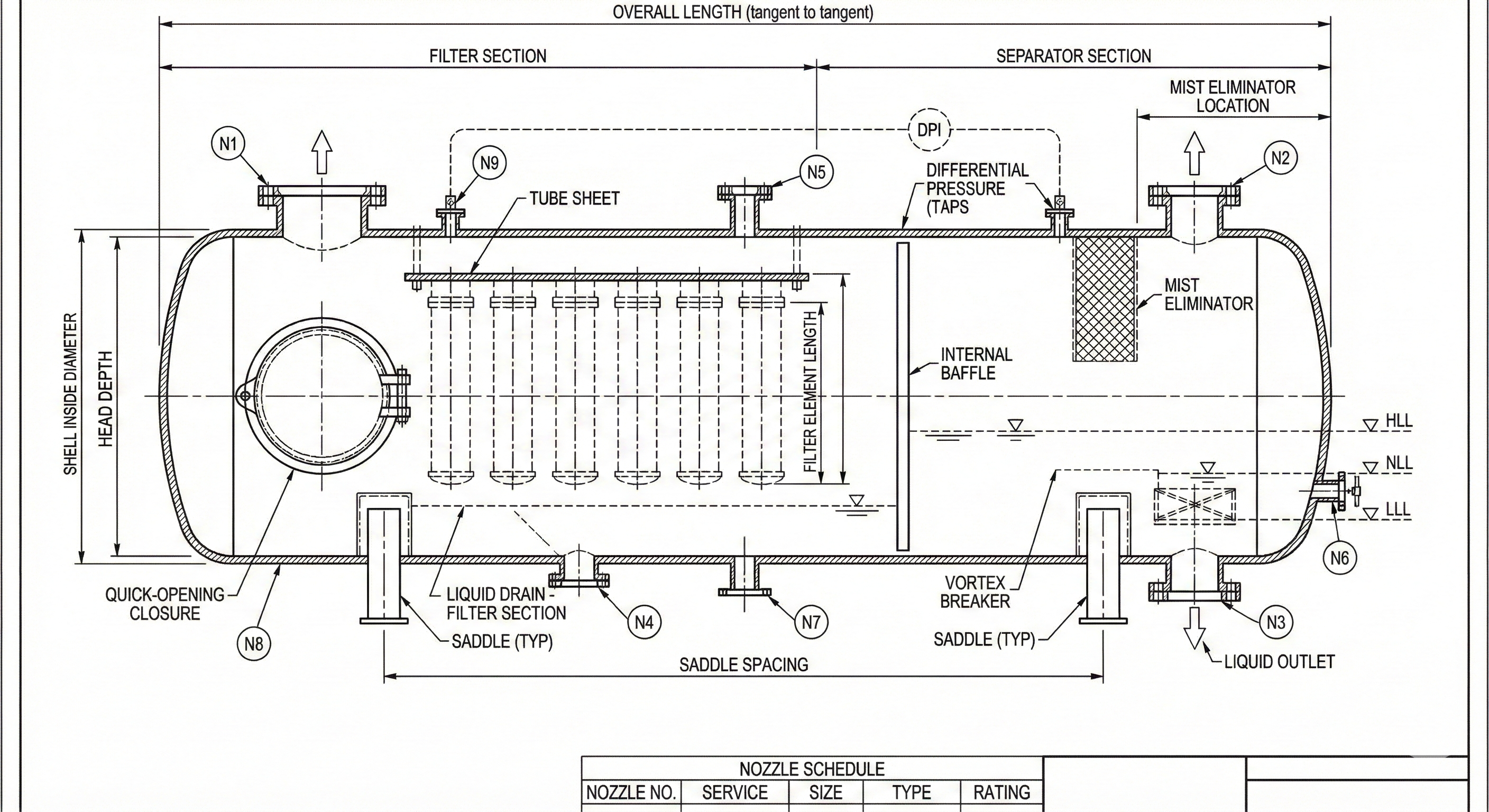

Filter Separator Design

Element Capacity:

Qelement = Aface × Vface

Face velocity typically 40-80 ft/min for coalescing elements

Pressure Drop (Clean):

ΔP = K × (ρ × V²) / 2gc

Typical Element Capacities (ACFM/element):
• 6" × 36" Fiberglass: 80-120 ACFM
• 6" × 48" Fiberglass: 100-150 ACFM
• Pleated cartridge: 150-300 ACFM

Service Requirements:
• Fuel gas: ≤0.1 gal/MMSCF outlet
• Instrument gas: ≤0.01 gal/MMSCF outlet
• Custody transfer: Per contract spec

Frequently Asked Questions

What does the filter separator calculator size?

It sizes coalescing filter separators for fuel gas conditioning and custody transfer, including two-stage element sizing, pressure drop, and efficiency calculations.

What standards does this calculator follow?

Calculations follow GPSA Sec 7 and ASME VIII standards for coalescing filter separator design.
